ملاحظات متعلقة بتركيب الأنابيب

معظم المشاكل المتعلقة بصمامات خفض الضغط تنتج عن مواد غريبة أو اضطراب التكثيف بداخل الأنبوب.
إن المشاكل الناتجة عن مواد غريبةأو اضطراب التكثيف(الصدأ الناتج عن احتباس التكثيف ومشاكل المطرقة المائية) تخضع لـ
رسوم خلال فترة الضمان.
تأكد من قراءة دليل التعليمات المرفق بالمنتج قبل العمل بالأنابيب.

ملاحظات متعلقة بتركيب الأنابيب

・ تأكد من تركيب مصفاة للحيلولة دون دخول المواد الغريبة الموجودة في الأنبوب إلى داخل الصمام.
・ قم بتثبيت الخط الجانبي لصمامات خفض الضغط والصمامات المنظمة لدرجة الحرارة والمحابس، الخ
・ عند التركيب، قم بالإمساك بنقطة معينة باستخدام مفتاح الربط.
・ قم بتركيب المنتج بحيث يكون كل من تدفق السائل والسهم المبين على المنتج في اتجاه واحد.
・ قم بدعم الأنبوب حتى لا يكون الحمل الزائد مسلطاً على الصمامات.

إذا كنت تطلب التصليح والتواجد أثناء العملية، يرجى الاتصال بموزعينا المعتمدين للحصول على التفاصيل.

يرجى الاطلاع أدناه لكل منتج.

إلى أعلى هذه الصفحة

صمامات خفض الضغط

لا توجد مصفاة على جانب المدخل.

تأكد من تركيب مصفاة (نوصي بالنوع: 100 فتحة) عند جانب صمام خفض الضغط الذي يوجد به المدخل.
* الإخفاق في اتباع هذه الملاحظة قد يحول دون عمل المنتج بصورة صحيحة.

لا يوجد فاصل صرف أو محبس على جانب الفتحة.

تأكد من تركيب فاصل صرف أو محبس بخار عند جانب صمام خفض الضغط الذي يوجد به المدخل لمنع حدوث اضطراب التكثيف.
* الإخفاق في اتباع هذه الملاحظة قد يسبب حدوث اضطراب التكثيف.

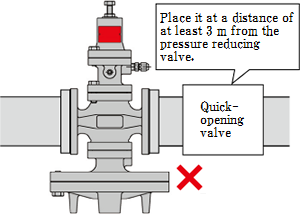

قد يكون هناك صمام سريع الفتح مركب مباشرة قبل أو بعد صمام خفض الضغط أو
أن هناك خفض للضغط ثنائي المرحلة مباشرة بعد صمام خفض الضغطز

إذا كان هناك صمام سريع الفتح كالصمام ذو الملف اللولبي مثلاً مركباً في الخط، ضعه على مسافة من المنتج لا تقل عن 3 أمتار.
* الإخفاق في اتباع هذه الملاحظة قد يتسبب في حدوث خلل أو في تقصير عمر خدمة المنتج بشكل جذري.
إذا كان المنتج يستخدم في خفض للضغط ثنائي المرحلة، اترك مسافة لا تقل عن 3 أمتار بين كل منتج.
* الإخفاق في اتباع هذه الملاحظة قد ينتج عنه حدوث خلل.

صمام سريع الفتح

هناك أنبوب صاعد على جانب المدخل، حيث لا توجد مصفاة مركبة تحته.

إذا كان هناك أنبوب صاعد على جانب المدخل، تأكد من تركيب مصفاة بخار لمنع حدوث اضطراب التكثيف.
* الإخفاق في اتباع هذه الملاحظة قد يسبب حدوث اضطراب التكثيف.

صمامات خفض الضغط

إلى أعلى هذه الصفحة

صمام الأمان

قم بإزالة الأجسام الغريبة من داخل الأنبوب قبل تركيب المنتج.

قبل توصيل صمام الأمان بالأنبوب، قم بتنظيف الأنبوب من الداخل وإزالة المواد الغريبة والقشور من داخله.
* إذا لم يتم تنظيف الأنبوب بشكل كاف، فقد تتسبب القشور في إعاقة صمام الأمان عن العمل بصورة صحيحة.

هناك كمية معينة من التسرب مسموح بها مع صمامات الأمان.

لا تقم باستعمال المنتج مع الأجهزة التي لا تسمح بأي نسبة تسريب في قاعدة الصمام.
* لصمام الأمان نسبة تسريب مسموح بها في قاعدة الصمام ولا يغلق بشكل كامل (من المستحيل أن تكون نسبة تسريب قاعدة الصمام صفر).

قم بتركيب صمام الأمان في الموضع الذي يفلت منه انتقال الاهتزاز.

لا يمكن استعمال صمام الأمان للأجهزة أو المعدات التي تولد اهتزازات مفرطة.
* الإخفاق في اتباع هذه الملاحظة قد ينتج عنه اختلال صمام الأمان بسبب الاهتزاز.

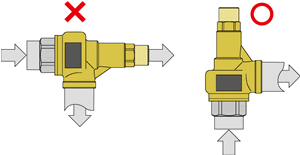

قم بتركيب الأنابيب في المواضع الصحيحة.

لتركيب المنتج، تأكد من مطابقة اتجاه تدفق السائل مع جوانب المدخل والمخرج للمنتج وقم بتركيب المنتج بشكل صحيح.
* تركيب المنتج في اتجاهات خاطئة يحول دون عمله بصورة صحيحة.

مواضع

حرك الأنبوب على جانب صمام الأمان الذي يوجد به المدخل في الاتجاه الأكثر أماناً.

قم بتركيب أنبوب العادم على جانب المنتج الذي يوجد به المدخل، وحركه إلى مكان لا توجد به مخاطر حدوث أضرار مادية حتى إذا انفجر السائل.
* الإخفاق في اتباع هذه الملاحظة قد ينتج عنه حدوث إصابات وحروق في حال حدوث انفجار للسائل.

في حالة تركيب صمام الأمان في الخارج، تأكد من القيام بأعمال السباكة للحيلولة دون دخول مياه الأمطار إلى جانب صمام الأمان الذي يوجد به المدخل.

عند وجود احتمال بأن يتجمع التكثيف أو مياه الأمطار، الخ على أنابيب التنفيس، قم بتحضير وعاء تقطير في الموضع الذي يسمح بتقطيرها.
* إذا تجمع التكثيف أو مياه الأمطار، الخ على أنابيب التنفيس، ستصبح سبباً في حدوث عطل نتيجة لما تحدثه من صدأ.

إلى أعلى هذه الصفحة

صمام ذو ملف لولبي

قم بإزالة الأجسام الغريبة من داخل الأنبوب قبل تركيب المنتج.

قبل توصيل صمام الأمان بالأنبوب، قم بتنظيف الأنبوب من الداخل وإزالة المواد الغريبة والقشور من داخله.
* الإخفاق في اتباع هذه الملاحظة قد يحول دون عمل المنتج بصورة صحيحة بسبب دخول مواد غريبة وقشور في الصمام.

قم بتنفيذ أعمال الأسلاك بطريقة صحيحة ولا تعمد إلى تشغيل الطاقة أثناء توصيل الأسلاك.

قم بتوصيل الكبلات وفقاً للتعليمات وذلك بعد التأكد من الفلطية المقدرة.
* توصيل الكبل بطريقة غير صحيحة قد يؤدي إلى حدوث صدمة كهربائية أو نشوب حريق.
قم بتركيب الكبل فقط بعد التأكد من عدم وجود اتصال بمصدر الطاقة.
* الإخفاق في اتباع هذه الملاحظة قد يسبب صدمة كهربائية.

قم بتركيب مصفاة أمام المنتج في موضع يتجمع فيه الكثير من التصريف.

عند استخدام البخار، قم بتركيب مصفاة البخار على نظام الأنابيب.
* الإخفاق في اتباع هذه الملاحظة قد ينتج عنه اختلال صمام الأمان بسبب حدوث اضطراب التكثيف.

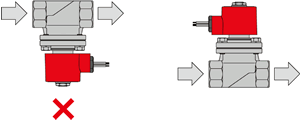

قم بتركيب الصمام ذو الملف اللولبي بحيث يكون الملف في وضع أعلى من المستوى الأفقي.

التركيب العمودي أو الأفقي ممكن بما في ذلك الوسيط بين الموضع الرأسي والموقف الأفقي، ولكن لا بد أن يتم تثبيت الملف فوق المستوى الأفقي.
* الإخفاق في اتباع هذه الملاحظة قد يؤدي إلى التشغيل بصورة غير طبيعية.

اتجاه التركيب

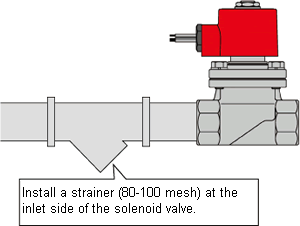

تأكد من تركيب مصفاة أمام المنتج.

تأكد من تركيب مصفاة (80 100فتحة) عند جانب صمام خفض الضغط الذي يوجد به المدخل.
* الإخفاق في اتباع هذه الملاحظة قد يحول دون عمل المنتج بصورة صحيحة بسبب دخول مواد غريبة وقشور في الصمام.

صمام ذو ملف لولبي

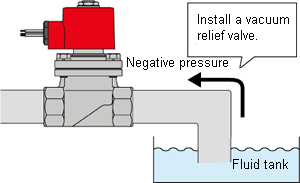

إذا كان السائل المستخدم هو البخار، وكانت الأنابيب عند جانب المدخل توصل إلى خزان السائل مباشرة، تأكد من تركيب صمام تنفيس التفريغ.

عندما يكون الصمام ذو الملف اللولبي المخصص لاستخدام البخار مغلقاً، إذا أصبح الضغط عند جانب الصمام الذي يوجد به المخرج سلبياً، تأكد من تركيب صمام تنفيس التفريغ.
* الإخفاق في اتباع هذه الملاحظة قد يؤدي إلى حدوث تسرب من قاعدة الصمام أو حدوث عطل بسبب دخول مواد غريبة.

صمام تنفيس التفريغ.
