配管上的注意点

减压阀的大多数故障都是由管道内的垃圾或冷凝水问题所造成的。
如由于垃圾和冷凝水问题(因冷凝水滞留产生的水锈和水锤问题)为原因的故障维修,即使是在保修期内也属收费项目。
开始配管之前,请务必阅读产品附带的使用说明书。

配管上的注意点

・ 务必安装过滤器,确保管道内的垃圾不会进入阀门中。
・ 对于减压阀、温度调节阀、疏水阀等,应安装旁通管。
・ 安装管道时,用扳手卡住指定位置。
・ 请按照阀体上的箭头方向配管。
・ 为了避免给阀门造成过大的负荷,请配装支撑管道。

如果您需要维修以及要求配管时在场,请与附近的服务网点へ联系。

各产品配管上的注意点,请点击下列了解详情。

▲返回页首

减压阀篇

入口处没有过滤器。

请务必于减压阀的入口处安装过滤器(推荐:100 目相当)。
※如参入异物・水垢等后、可能影响原本的性能。

入口处没有汽水分离器和疏水阀

为防止冷凝水障碍,请务必于减压阀的入口处安装汽水分离器・蒸汽疏水阀。
※可能遭受冷凝水障碍。

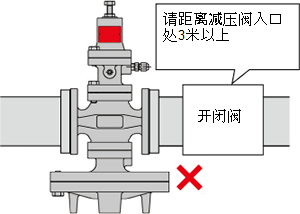

减压阀之前或之后可能装有一个开闭阀,或紧接在减压阀之后有两段式减压。

如有安装电磁阀等开闭阀,请尽可能安装于减压阀的入口处。
此外、请安装于距离减压阀3米处。
※可能会导致减压阀的不良运作或使用寿命的明显段缩。
如有二段减压时,请安装于距离减压阀3米处。
※发生不良运作,并影响原本的性能。

开闭阀

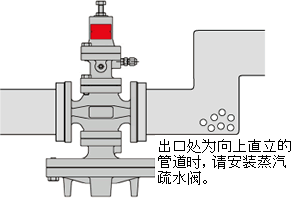

出口处为向上直立的管道时,请避免将疏水阀安装与其下方。

出口处为向上直立的管道时,为防止冷凝水阻碍请安装蒸汽疏水阀。
※可能受冷凝水阻碍。

减压阀

▲返回页首

安全阀篇

安装产品之前,请除管道内的垃圾。

安装产品之前请彻底清洗管道内部,并去除垃圾、水垢。
※如管道内清洗不彻底,可能由于垃圾等问题损害正常的运作。

安全阀容许有一定的泄漏量。

请不要使用于不容许阀座泄漏的机器、装置。
※本产品有在容许值内的阀座泄漏,不能达到完全闭止(阀座泄漏为0)。

安全阀应安装在不会受到振动影响的位置。

不可使用于会产生过激振动的装置・设备。
※由于振动,产品可能发生错误运作。

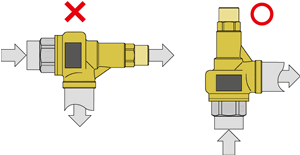

请正确安装管道。

安装时请确认流体的流向以及产品的出入口方向后,正确安装。
※错误的安装可能造成产品机能无法正常发挥。

安装姿态

请将安全阀出口处的配管引向安全的方向。

请连接出口处的泄压管道,并把此管道引向安全的方向。
※流体向外泄压时,可能造成灼伤。

如将安全阀安装在室外,管道安装应确保雨水不会进入安全阀的出口处。

如有可能造成冷凝水或雨水等滞留泄压管道内的情况,请在可设置部位安装冷凝水抽除装置。
※如在泄压管道中滞留冷凝水或雨水,形成的水锈会造成不良运作的起因。

▲返回页首

电磁阀篇

安装产品之前,清除管道内的垃圾。

安装产品时,请除去管道中的异物・水垢等。
※如参入异物・水垢等、可能造成产品机能无法正常发挥。

正确执行接线工作,接线时切勿打开电源。

接线时请确认规格电压,请按照指示正确接线。
※如接线错误,有发生火灾・触电的危险。
请务必在接线之前确认电源是断开的。
※有触电的危险。

在冷凝水多发的位置,请安装疏水阀。

使用蒸汽的情况下,请在管道中安装蒸汽疏水阀。
※产品由于冷凝水障碍,可能引起不良运作。

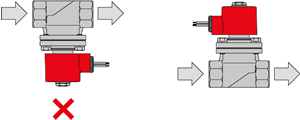

请确保线圈部的位置高于水平线。

安装方向可任意为水平・垂直,但请确保线圈部的位置高于水平线。
※造成不良运作的原因。

安装方向

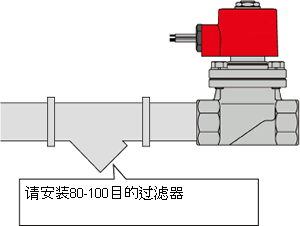

请在产品前端安装过滤器。

请务必在产品的入口处安装过滤器(80~100目)。
※如参入异物・水垢等、可能造成产品机能无法正常发挥。

电磁阀

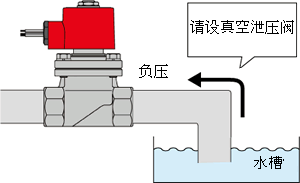

当流体为蒸汽出口处的管道直接进入水槽的情况,请务必设置真空泄压阀。

当流体为蒸汽等,产品闭止时,二次压力为负压的情况下,请在产品的二次压力处安装真空泄压阀。
※异物的参入,阀座泄漏、将造成不良运作的原因。

真空泄压阀
