Рекомендации по монтажу труб

Большинство нарушений в работе редукционных клапанов возникают из-за попадания внутрь трубы инородных материалов или образования конденсата.
В случае запросов на устранение нарушений, вызванных инородными материалами или образованием конденсата (ржавчина, образовавшаяся из-за конденсата, и нарушения в работе из-за гидравлического удара), в течение гарантийного периода,
Yoshitake будет взимать за них плату.
Перед началом монтажа трубопровода обязательно ознакомьтесь с инструкциями из комплекта поставки продукции.

Рекомендации по монтажу труб

  • Обязательно установите сетчатый фильтр, чтобы инородные материалы из трубы не попали в клапаны.
  • Предусмотрите байпасную линию для редукционных клапанов, клапанов регулировки температуры, конденсатоотводчиков и т. д.
  • При монтаже затяните соединение ключом.
  • При установке изделия следите, чтобы направление течения среды совпадало со стрелкой на клапане.
  • Установите трубу на опору, чтобы клапаны не испытывали чрезмерной нагрузки.

Для вызова специалиста c целью осуществления ремонта или для присутствия во время эксплуатации обратитесь к местному дистрибьютору.

Ознакомьтесь с приведенной далее информацией по каждому виду продукции.

Редукционный клапан
Предохранительный клапан
Электромагнитный клапан

Редукционный клапан

Отсутствует сетчатый фильтр на стороне впуска.

Обязательно установите сетчатый фильтр (примечание: с размером ячейки 100) на входе в редукционный клапан.

* При несоблюдении этого условия возможны нарушения в работе клапана.

На стороне впуска отсутствует дренажный сепаратор и конденсатоотводчик.

Обязательно установите дренажный сепаратор или конденсатоотводчик на входе в редукционный клапан во избежание скопления конденсата.

* При несоблюдении данного условия возможно скопление конденсата.

Можно установить быстрооткрывающийся клапан непосредственно до или после редукционного клапана, или
после редукционного клапана должны быть две ступени снижения давления.

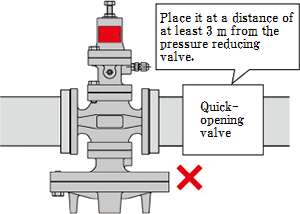

Если на линии устанавливается быстродействующий клапан, например электромагнитный клапан, он должен находиться на расстоянии как минимум 3 м от редукционного клапана.

* Несоблюдение данного условия может привести к нарушению в работе или существенному сокращению срока службы клапана.

Если изделие используется для снижения давления в две ступени, клапаны должны устанавливаться на расстоянии 3 м друг от друга.

* Несоблюдение данного условия может привести к нарушению в работе клапана.

быстрооткрывающийся клапан

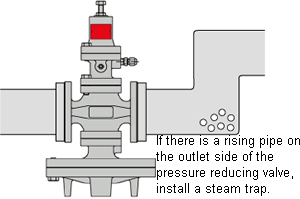

На выходе установлена вертикальная труба, при этом под ней отсутствует конденсатоотводчик.

Если на стороне выпуска устанавливается вертикальная труба, под ней обязательно должен быть конденсатоотводчик во избежание скопления конденсата.

* При несоблюдении данного условия возможно скопление конденсата.

Редукционный клапан

Предохранительный клапан

Перед началом монтажа клапана удалите все инородные материалы из трубы.

Перед присоединением предохранительного клапана к трубе прочистите трубу изнутри и удалите из нее все инородные материалы и накипь.

* Если труба будет недостаточно чистая, возможны нарушения в работе предохранительного клапана из-за накипи.

Допускаются небольшие утечки у предохранительных клапанов.

Не устанавливайте клапан в системах, в которых утечки в районе седла клапана недопустимы.

* У предохранительных клапанов допускаются небольшие утечки в районе седла, при этом клапаны полностью не закрываются (невозможно полностью исключить утечки в районе седла клапана).

Предохранительный клапан должен устанавливаться в месте, откуда не будут передаваться вибрации.

Не следует использовать предохранительный клапан для устройств или оборудования, вызывающих большие вибрации.

* Несоблюдение данного условия может привести к нарушению в работе предохранительного клапана из-за вибраций.

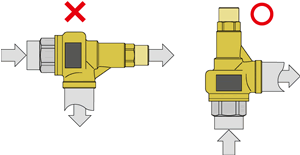

Соблюдайте ориентацию арматуры при установке.

Перед установкой клапана убедитесь, что направление течения среды совпадает с впускной и выпускной сторонами клапана.

* Если клапан установить в неправильном положении, возможны нарушения в его работе.

положения

Прокладывайте трубу на выпуске предохранительного клапана в безопасном направлении.

Установите вытяжную трубу на стороне выпуска клапана и выведите ее в место, где невозможно ничего повредить в случае непредвиденного выхода среды наружу.

* Несоблюдение данного условия может привести к травме или ожогам в случае непредвиденного выхода среды наружу.

Если предохранительный клапан устанавливается снаружи, необходимо обязательно предусмотреть дождевой сток, чтобы дождевая вода не попала на сторону выпуска предохранительного клапана.

Если существует риск попадания конденсата, дождевой воды и т. д. в выпускную трубу, для их сбора необходимо установить каплеуловитель.

* В случае попадания конденсата, дождевой воды и т. д. в выпускную трубу, это может привести к нарушениям в работе клапана из-за образования ржавчины.

Электромагнитный клапан

Перед началом монтажа клапана удалите все инородные материалы из трубы.

Перед присоединением предохранительного клапана к трубе, прочистите трубу изнутри и удалите из нее все инородные материалы и накипь.

* Несоблюдение этого условия может стать причиной некорректной работы клапана из-за попадания внутрь клапана инородных материалов и накипи.

Выполните монтаж проводки и не включайте напряжение до окончания работ.

Подключите провода в соответствии с инструкцией, предварительно убедившись в корректности номинального напряжения.

* При неправильном подключении проводов возможен удар током или возгорание.

Перед началом подключения проводов обязательно убедитесь, что напряжение отключено.

* При несоблюдении данного условия возможно поражение электрическим током.

Перед клапаном, в месте, где скапливается влага, установите конденсатоотводчик.

При использовании пара установите на трубопроводе конденсатоотводчик.

* Несоблюдение данного условия может привести к нарушению в работе предохранительного клапана из-за образования конденсата.

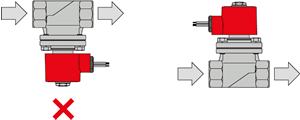

Электромагнитный клапан должен быть установлен так, чтобы змеевик оказался выше горизонтального уровня.

Клапан можно установить в вертикальном или горизонтальном положении, в том числе в промежуточном положении, но змеевик всегда должен быть выше горизонтального уровня.

* Несоблюдение данного условия может привести к нарушению в работе.

positions

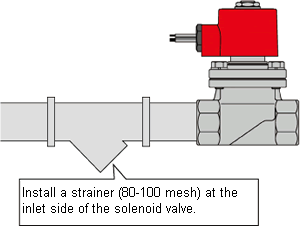

Обязательно установите сетчатый фильтр непосредственно перед клапаном.

Установите сетчатый фильтр (с размером ячейки 80–100) на стороне выпуска редукционного клапана.

* Несоблюдение этого условия может стать причиной некорректной работы клапана из-за попадания внутрь клапана инородных материалов и накипи.

Solenoid Valve

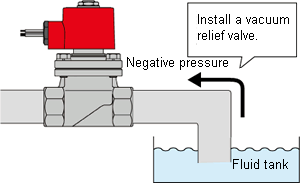

Если в трубопроводе используется пар, а труба на стороне выпуска идет непосредственно в емкость со средой, обязательно установите вакуумный разгрузочный клапан.

Если при использовании электромагнитного клапана с паром в закрытом положении клапана давление на стороне выпуска становится отрицательным, необходимо установить вакуумный разгрузочный клапан.

* Несоблюдение данного условия может привести к утечке из седла клапана или нарушениям в работе из-за попадания в него инородных материалов.

вакуумный разгрузочный клапан
